SKD11模具鋼廠家直銷(xiāo)

您關(guān)注過(guò)的產(chǎn)品

·SKD11板材
·高耐磨SKD11冷作模具鋼淬透性
·SKD11熱處理工藝
·SKD11圓棒
·銷(xiāo)售skd11模具鋼價(jià)格合理質(zhì)
·蘇州SKD11介紹蘇州skd11鋼材
·SKD11冷作模具鋼選蘇州浩凱
·蘇州skd11模具鋼蘇州skd11價(jià)格
·蘇州SKD11模具鋼,SKD11高硬度鋼
·skd11模具鋼的用途介紹和化學(xué)

當(dāng)前位置： 模具鋼主頁(yè) > 進(jìn)口模具鋼 > 日本日立模具鋼 > SKD11模具鋼 >

SKD11熱處理工藝

鋼材牌號(hào)及型號(hào)規(guī)格：SKD11模具鋼

SKD11模具鋼性能用途、密度硬度和化學(xué)成分： SKD11模具鋼出廠硬度255HBS，遠(yuǎn)遠(yuǎn)不能滿足大部分模具的使用，需要進(jìn)行SKD11熱處理來(lái)提高硬度。SKD11淬火后硬度62HRC SKD11熱處理淬火：先預(yù)熱700～750℃，再加熱至1000～1050℃在靜止空氣中冷卻，如鋼具厚度在6寸以上者加熱至980～1030℃在油中淬硬更佳。回火：加熱至150～200℃，在此溫度中停留，然后在靜止空氣中冷卻。硬度：HRC61以上。退火：加熱至800～850℃，在此溫度停留1～3小

SKD11模具鋼價(jià)格多少錢(qián)一公斤/噸： 馬上咨詢客服

SKD11模具鋼出廠狀態(tài)、相關(guān)參數(shù)和注意事項(xiàng)

SKD11模具鋼出廠硬度≤255HBS，遠(yuǎn)遠(yuǎn)不能滿足大部分模具的使用，需要進(jìn)行SKD11熱處理來(lái)提高硬度。SKD11淬火后硬度>62HRC

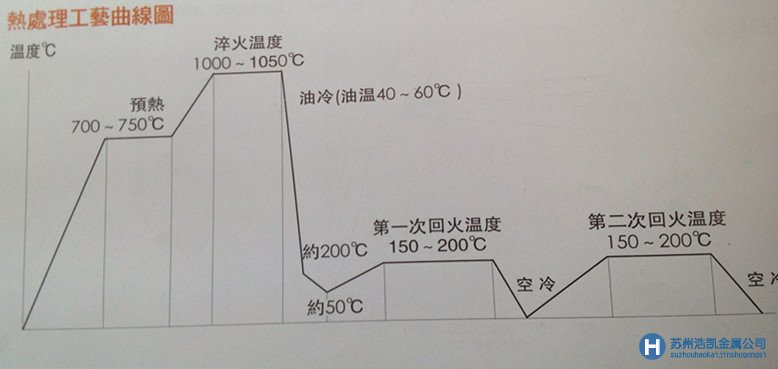

SKD11熱處理

淬火：先預(yù)熱700～750℃，再加熱至1000～1050℃在靜止空氣中冷卻，如鋼具厚度在6寸以上者加熱至980～1030℃在油中淬硬更佳。

回火：加熱至150～200℃，在此溫度中停留，然后在靜止空氣中冷卻。

硬度：HRC61以上。

退火：加熱至800～850℃，在此溫度停留1～3小時(shí)，在爐中任其漸冷。

鍛制：1050～950℃。

SKD11淬火、回火規(guī)范

淬火溫度1010°C,空冷.回火溫度200℃,硬度58~60HRC。

SKD11使用方法

“淬火+回火”狀態(tài)下使用

“淬火+冷處理+回火”狀態(tài)下使用（適于高精度與尺寸穩(wěn)定要求）

“淬火+回火+氮化處理”狀態(tài)下使用（適于表面高硬度要求）

鋸切下料時(shí)鋸條速度不宜太快，以25m/min為宜，鋸切效率保持在9cm2/min~20cm2/min左右。

SKD11深冷處理

為獲得高硬度和尺寸穩(wěn)定性，模具在淬火后立即深冷-70攝氏度至-80攝氏度，保持3-4小時(shí)，然后再回火處理，經(jīng)深冷處理的工具或模具硬度比常規(guī)熱處理硬度高1-3HRC。形狀復(fù)雜和尺寸變化較大的零件，深冷處理有產(chǎn)生開(kāi)裂的危險(xiǎn)。

SKD11氮化處理

模具或工件氮化處理后，表面形成一層具有很高硬度和一定耐蝕性的硬化組織。

1)SKD11在525℃氮化的處理

工件表面硬度約為1250HV，氮化時(shí)間對(duì)滲層影響如下表所示。氮化時(shí)間（小時(shí)）203060滲氮層深度mm0.250.300.35

2)SKD11在570℃軟氮化處理

工件表層硬度約為950HV。通常軟氮化處理2小時(shí)，硬化層深度可達(dá)到10-20um.磨削加工模坯或工作在低溫回火狀態(tài)，磨削容易產(chǎn)生磨削開(kāi)裂。為防止裂紋發(fā)生應(yīng)采取小的磨削進(jìn)給量多次磨削，同時(shí)輔加良好的水冷條件。

線切割加工形狀復(fù)雜或尺寸較大的模具，終成行采用線切割加工時(shí)，通常會(huì)遇到開(kāi)裂現(xiàn)象發(fā)生。

為防止開(kāi)裂，建議采用氣淬及高溫回火處理，以降低熱處理應(yīng)力，或?qū)δＥ哌M(jìn)行腔預(yù)加工處理。

繼續(xù)了解SKD11模具鋼，您可以點(diǎn)擊相關(guān)文章：SKD11 SKD11熱處理 SKD11熱處理工藝
更多問(wèn)題，歡迎點(diǎn)擊右側(cè)咨詢窗口與銷(xiāo)售客服蘇州浩凱金屬在線溝通。
自2015-04-08至今，已有08家模具廠商在我公司成功采購(gòu)SKD11模具鋼。

91免费观看视频网站I国产成人l区I久久精品视频网站I久草网站在线I五月婷婷天堂I国产精品男女

SKD11模具鋼廠家直銷(xiāo)

您關(guān)注過(guò)的產(chǎn)品

SKD11熱處理工藝

SKD11模具鋼出廠狀態(tài)、相關(guān)參數(shù)和注意事項(xiàng)
