<label id="d905v"></label>

Cr12MoV模具鋼廠家直銷

您關(guān)注過的產(chǎn)品

·Cr12Mov模具鋼新價格，全面材
·Cr12MoV價格 Cr12MoV模具鋼材
·蘇州Cr12MoV國產(chǎn)模具鋼供應廠
·批發(fā)蘇州cr12mov薄板蘇州cr1
·生產(chǎn)Cr12MoV模具鋼材|Cr12MoV國產(chǎn)
·對Cr12MoV冷作模具鋼的相關(guān)介
·Cr12MoV模具鋼的簡單介紹
·Cr12MoV圓鋼|Cr12MoV模具鋼的簡單
·cr12mov熱處理工藝和淬火工藝
·cr12mov化學成分|cr12mov硬度|c

當前位置： 模具鋼主頁 > 模具鋼 > 國產(chǎn)模具鋼 > Cr12MoV模具鋼 >

Cr12Mov模具鋼新價格，全面材料成分區(qū)別及性能參數(shù)解析

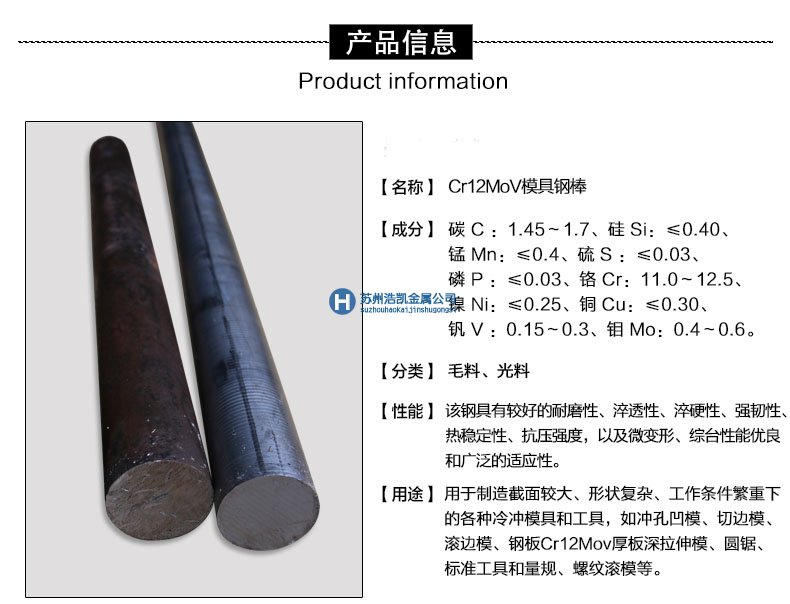

鋼材牌號及型號規(guī)格：Cr12MoV模具鋼

Cr12MoV模具鋼性能用途、密度硬度和化學成分： 國產(chǎn)模具鋼研發(fā)力度急需加大近幾年，隨著中國模具工業(yè)的迅猛發(fā)展，為國產(chǎn)模具鋼提供了一個巨大的市場，帶動了國內(nèi)模具鋼的產(chǎn)量、品種、規(guī)格及品質(zhì)水準的提高。我國冶金行業(yè)研制開發(fā)和引進了大量模具行業(yè)所需的鋼種，但國產(chǎn) 模具鋼無論在品種還是質(zhì)量上仍難以全部滿足國內(nèi)模具市場的需求。以冷作模具鋼為例，目前我國只有Cr12、Cr12MoV、CrWMn鋼。我國的 Cr12MoV鋼中，

Cr12MoV模具鋼價格多少錢一公斤/噸： 馬上咨詢客服

Cr12MoV模具鋼出廠狀態(tài)、相關(guān)參數(shù)和注意事項

Cr12MoV是國標的說法，德標叫做：X165CrMoV12

化學成份：

碳 C ：1.45～1.70

硅 Si：≤0.40

錳 Mn：≤0.40

硫 S ：≤0.030

磷 P ：≤0.030

鉻 Cr：11.00～12.50

鎳 Ni：允許殘余含量≤0.25

銅 Cu：允許殘余含量≤0.30

釩 V ：0.15～0.30

鉬 Mo：0.40～0.60

力學性能：

硬度：退火,255～207HB,壓痕直徑3.8～4.2mm;淬火,≥60HRC

用途

其淬透性、淬火回火后的硬度、強度、韌性比CR12高，直徑為300~400mm以下的工件可完全淬透，淬火變形小，但高溫塑性較差。Cr12MoV多用于制造截面較大、形狀復雜、工作負荷較重的合種模具和工具。如沖孔凹模、切邊模、滾邊模、鋼板等。

熱處理規(guī)范

熱處理規(guī)范：1.淬火,950～1000℃油冷;2.淬火1020℃,200℃回火2h。

金相組織：細粒狀珠光體+碳化物。

交貨狀態(tài)：鋼材以退火狀態(tài)交貨。

冷擠壓摸成坯軟化規(guī)范

使??鐵屑保護加熱,溫度760~780°C,時間10h,爐冷,硬度l96HBW,可順利實現(xiàn)冷擠壓成形

普通等溫球化退火規(guī)范

850 ~870℃×3~4h,隨爐冷卻到740~760℃×4~5h等溫,出爐空冷硬度≤241HBW,共晶碳化物等級≤3級

佳等溫溫度740~76o°C,時間≥4 ~5h

球化退火規(guī)范

(860±1ü)°C×2~4h,以30°C/h冷速爐冷,(740±10)°c x4-6h, 隨爐緩慢冷卻到500 ~600°C,出爐空冷.硬度207 ~255HBW。

深冷處理

Crl2MoV鋼經(jīng)深冷處理，深冷處理可使淬火馬氏體析出高度彌散的超微細碳化物，隨后進行200℃低溫回火后，這些超微細碳化物可轉(zhuǎn)變?yōu)?碳化物。未經(jīng)深冷處理的馬氏體，在低溫回火后，僅在某些局部區(qū)域析出有少量的碳化物。 Crl2MoV采用低溫化學熱處理方法, 在保持Crl2MoV鋼高硬度和高耐磨性的基礎上,離子滲氮、氣體氮碳共滲、鹽浴硫氰共滲種常用的低溫化學熱處理滲層的粘著抗力。3種低溫化學熱處理滲層均有顯著的抗沖擊粘著作用, 其中尤以鹽浴硫氰共滲佳。Crl2MoV鋼制不銹鋼器皿拉伸模經(jīng)氣體氮碳共滲處理后, 使用壽命達3萬件以上, 較常規(guī)淬火、回火處理的同類模具壽命提高10倍以上.。

加硬處理

為提高模具壽命達到80萬模次以上，可對預硬鋼實施淬火加低溫回火的加硬方式來實現(xiàn)。淬火時先在500-600℃預熱2-4小時，然后在850-880℃保溫一定時間（至少2小時），放入油中冷卻至50-100℃出油空冷，淬火后硬度可達50-52HRC，為防止開裂應立即進行200℃低溫回火處理，回火后，硬度可保持48HRC以上

鹽浴滲釩處理

Crl2MoV冷作模具鋼的中性鹽浴滲釩處理工藝，Crl2MoV鋼經(jīng)中性鹽浴滲釩處理可獲得碳化物滲層，一、碳釩化合物，該滲層組織均勻，具有良好的連續(xù)性和致密性，厚度均勻,結(jié)構(gòu)致密，具有很高的顯微硬度和較高的耐磨性，表面硬度、耐磨性及抗粘著性等性能大幅度提高。二、VC在奧氏體中的溶解度比它在鐵素體中的溶解度高，隨著溫度的降低，VC從鐵素體中析出，使合金強化及晶粒細化，化合物層表現(xiàn)出較高的硬度。 Cr12MoV 屬于高碳高鉻萊氏體鋼, 碳化物含量高,約占20 % ,且常呈帶狀或網(wǎng)狀不均勻分布,偏析嚴重, 而常規(guī)熱處理又很難改變碳化物偏析的狀況, 嚴重影響了鋼的力學性能與模具的使用壽命。而碳化物的形狀、大小對鋼的性能也有很大的影響, 尤其大塊狀尖角碳化物對鋼基體的割裂作用比較大,往往成為疲勞斷裂的策源地,為此必須對原材料軋制鋼材進行改鍛,充分擊碎共晶碳化物,使之呈細小、均勻分布, 纖維組織圍繞型腔或無定向分布, 從而改善鋼材的橫向力學性能。

鍛造時對鋼坯從不同方向進行多次鐓粗和拉拔,并采用“二輕一重”法鍛造,即坯料始鍛時要輕擊,防止斷裂,在980～1 020 ℃中間溫度可重擊, 以保證擊碎碳化物,

Cr12MoV 鋼未改鍛,采用固溶雙細化處理[5 ] ,即500 ℃及800 ℃左右二級預熱,1 100～1 150 ℃固溶處理,淬入熱油或等溫淬火,750 ℃高溫回火,機加工后960 ℃加熱油冷后進行終熱處理, 也可使碳化物細化、棱角圓整化,晶粒細化。

蘇州浩凱金屬材料有限公司是一家專業(yè)從事國產(chǎn)/進口優(yōu)質(zhì)模具鋼材生產(chǎn)/銷售、大型銑床磨床精光板加工、CNC加工、真空熱處理于一體的企業(yè)，我公司本著誠實守信的原則，多年來一直深受上下游廠商的信賴！

公司引進大型的鋸床、進口銑床、磨床、加工中心、大型精板加工、熱處理...幫助客戶減少加工損耗和價格時間，滿足不同客戶的需求，加工效率高，可有效保證加工周期，確保交貨及時。

我們?yōu)榭蛻籼峁I(yè)的選材建議、精準的加工生產(chǎn)、快捷的物流配送和完善的售后服務。幫助客戶降低成本，從源頭開始構(gòu)建競爭優(yōu)勢。主營品類：塑膠模具鋼、塑料模具鋼、冷作模具鋼、熱作模具鋼、壓鑄模具鋼、碳素結(jié)構(gòu)鋼、高速工具鋼等。

公司優(yōu)勢：

1：公司有多年行業(yè)經(jīng)驗，專業(yè)的業(yè)務及技術(shù)顧問提供優(yōu)質(zhì)的售前咨詢和售后服務，為客戶針對性的提供質(zhì)優(yōu)價廉的產(chǎn)品。

2：品種齊全，質(zhì)量穩(wěn)定，價格優(yōu)惠，送貨及時，齊全的加工設備和無休息日的配送服務。
3：產(chǎn)品均具備完備的質(zhì)檢證明，支持檢測，可開具各種發(fā)票。
4：工廠車間常年庫存500噸，滿足客戶的不同需要。

繼續(xù)了解Cr12MoV模具鋼，您可以點擊相關(guān)文章：cr12mov模具鋼 Cr12MoV國產(chǎn)模具鋼
更多問題，歡迎點擊右側(cè)咨詢窗口與銷售客服陳露在線溝通。
自2016-12-17至今，已有17家模具廠商在我公司成功采購Cr12MoV模具鋼。

91免费观看视频网站I国产成人l区I久久精品视频网站I久草网站在线I五月婷婷天堂I国产精品男女
